W9001北斗衛星校時器在黑龍江伊春風電場成功運行

發布時間：2024-08-05 來源：

電力系統運行管理系統包括以調度自動化系統為中心的主站系統，以電廠監控（包括發電廠、變電站、開關站等）為主的子站系統。濟南唯尚電子有限公司W9001北斗衛星校時器采用主站授時系統和子站授時系統架構。主站授時系統由省級主站授時系統和地縣級主站授時系統組成，子站授時系統由各發電廠、變電站和開關站授時系統等組成。

W9001北斗衛星校時器采用衛星主時鐘和擴展時鐘的電力授時方案，以北斗或GPS衛星高精度授時為主、IRIG-B時間基準信號為輔。主時鐘可采用北斗、GPS或北斗GPS作為衛星基準源，確保了系統的高精度、可靠性；采用高穩晶體鐘、銣鐘等多種守時守時方式，保證了輸出時間按基準信號的穩定性和準確性。

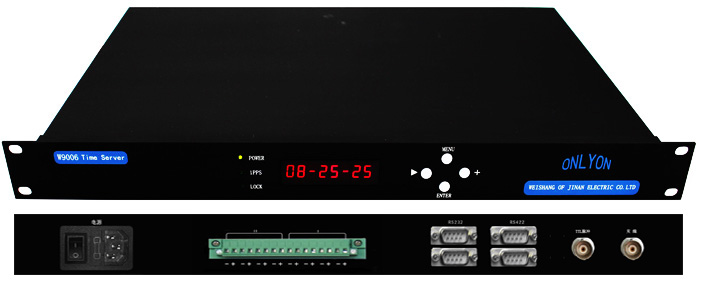

裝置采用插卡式設計，接口豐富，輸出數量可以任意擴展，提供脈沖、IRIG-B碼、串口授時、網絡授時、光纖授時和周波測量接口，滿足電力設備及系統守時的需要，系統具有較好的擴展性和兼容性，為電力能量管理系統、MIS、SIS、調度自動化、變電站和電廠提供統一的時間同步授時的解決方案。

W9001北斗衛星校時器的主要特點

1. 采用北斗/GPS雙系統互為備用設計，可靠性高；

2. 通過網絡互聯保證全網時間一致；

3．時間精度高，達30nS。

4．支持單GPS、單北斗、雙GPS、雙北斗、 GPS/北斗雙系統衛星配置。

5. 主時鐘通過B碼互鎖，保證系統可靠運行；

6. 主時鐘與擴展時鐘光纖連接，保證遠距離傳輸?shù)目煽啃裕?span>

7. 主時鐘與擴展時鐘采用同一產品，保證系統時間一致性；

8. 擴展時鐘采用兩路B碼輸入互備，可靠性高；

9．裝置采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便。為將來其它信號基準源(珈俐略衛星信號、上游地面鏈路的DCLS信號、PTP、NTP時間基準信號等) 的接入提供了方便，為今后建設三網合一的數字同步網打下基礎。同時為將來現場改造擴建時增加或更改對時信號接口提供了方便。

10. 輸出1PPS/1PPM/1PPH/PPX、IRIG-B碼、DCF77碼，串行報文等，滿足多種應用；

11. 時鐘具有鐘控算法，有守時性能；

W9001北斗衛星校時器的技術參數

1.GPS接收模塊指標

(1) 并行12通道，L1波段（1575.42MHz），C/A碼（1.023MHz碼片速率）＋載波追蹤（載波輔助追蹤）自動運行T- RAIM 功能；

(2) 同時追蹤12顆衛星動態性能 速度1550米/秒，加速度9g～12g捕獲時間 TTFF典型重捕獲時間100毫秒；TTFF典型熱啟動啟動8秒，典型初始化啟動38秒；TTFF典型冷啟動44秒。（測試溫度－30～＋85攝氏度）；

(3) 時間精度：1PPS秒脈沖輸出，精度 50nsec（平均）；

(4) 手動時區設置，GMT-12至GMT+13；

2.北斗性能指標

（1）通道：6

（2）冷啟動首捕時間：≤ 2 秒

（3）失鎖重捕時間：≤ 1 秒

（4）自動獲取時間：3 分鐘

（5）自動授時時間：2 分鐘

（6）獲取數據更新率：1Hz 、 8Hz 、 16Hz 可選

（7）獲取精度：小于 100 米 /95% （輸入高程誤差 10 米）

（8）授時1PPS 精度： 小于 100 納秒

（9）動態性能：3600 公里 / 小時

（10）接口特性：RS-232 電平、波特率可調；

（11）接口協議：輸出滿足“ NMEA 0183 ”接口要求的信號；

（12）1PPS特性：1Hz 、TTL 電平、脈沖寬度 31.25 毫秒；

3.設備參數

(1)電源：AC220V±10%，30W

(2)工作環境：溫度0~45℃，濕度0~90%（不結露）

(3)存儲條件：溫度-20~65℃，濕度0~95%（不結露）

4．授時精度：脈沖、B碼：0.1μS，串口：10μS ，NTP/SNTP：1-10ms；

5．時間保持單元守時精度：時間保持單元晶體振蕩器選用OCXO，守時精度優于7*10-9(0.42μS/min)。

6．天線長度標配30m,可選50、60、70、80、100、120、150、200米。
