GPS網絡同步時鐘

產品名稱：GPS網絡同步時鐘 產品型號：W9001 GPS網絡同步時鐘專業生產企業山東唯尚電子有限公司,所營GPS網絡同步時鐘產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

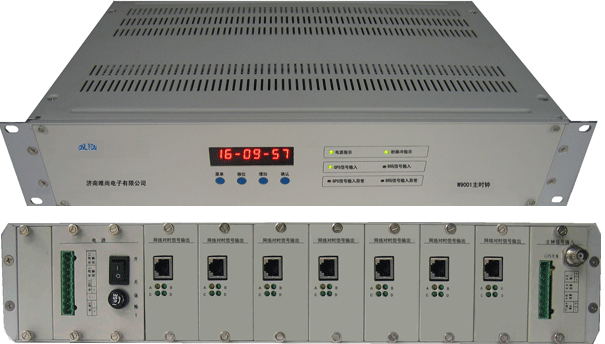

一、GPS網絡同步時鐘（GPS時間同步器,GPS網絡時鐘裝置,北斗授時器）概述

    由濟南唯尚電子有限公司（詳情參閱官網：http://www.jnweishang.com/index.asp）獨立設計并開發的W系列GPS網絡同步時鐘是專門采用NTP協議同步整個網絡的服務器和工作站時鐘的高品質產品。在當今飛速發展的網絡時代，網絡數據文件的讀取和存貯，網上的結、付賬系統，電子商務系統，網上B2B系統，數據庫的保存及維護以及許多必不可少的網絡應用都無法離開高精度的同步時鐘。

    產品主要用來接收GPS北斗衛星信號，經過處理生成各種格式的對時信號（串口、脈沖、B碼、NTP、PTP）。它具有TTL脈沖電平測試口和內部守時功能。如果GPS信號出錯時，可以自動使用外接IRIG-B信號來獲得時間基準信號，實現時間基準信號互為備用，切換時間小于0.5秒，切換時主時鐘輸出的時間同步信號不會出錯。如果這兩種信息都不正確，本裝置通過內部時鐘來輸出時間信號。

應用范圍
適用于所有需要與標準衛星時間同步的行業，如：
交通部門：鐵路、機場、空中交通控制。
網絡系統：網絡計費、網絡管理、分布式文件處理、電子商務、電子郵件、系                 統安全、公共時間資源。
通訊、電力、國防、金融、稅務的集成系統。
公共服務設施：醫院、電視臺、學校、公安等。

二、GPS網絡同步時鐘的工作條件

1裝置環境條件

1.1 工作溫度：-10～+60 ℃

1.2貯存溫度: -40～+85 ℃

1.3濕度：<95%

2 電源

交流供電： 220V ±20%    47Hz～63Hz

直流供電： 220V±20%、110V±10%

3抗干擾

在雷擊過電壓、一次回路操作、開關場故障、二次回路操作及其它強干擾作用下，裝置不誤動作。

三、GPS網絡同步時鐘的技術指標

GPS接收器

 接收頻率：1575.42MHz

 接收靈敏度：捕獲〈-130dBm，跟蹤〈-130dBm

 同時跟蹤：正常狀態下可同時跟蹤12顆GPS衛星

裝置冷起動時不小于4顆衛星；

裝置熱起動時不小于1顆衛星。

 捕獲時間：裝置冷起動時小于5min，裝置熱起動時小于1min

功耗：≤15W

平均無故障間隔時間(MTBF)≥50000小時，主時鐘平均維修時間（MTTR）一般不大于30分，使用壽命不少于20年。正常使用條件下無須維護。

GPS輸出時間與協調世界時（UTC）時間同步準確度：≤100ns

帶恒溫晶振守時功能，時間保持單元的時鐘準確度優于7×10-9

時間報文

接口標準： RS-232C，默認波特率9600

數據位：8位，起始位：1位，停止位：1位，校驗位：無

 報文發送時間方式：每秒輸出一次（幀）。

串行數據通道接口RS-232/RS485

接口RS-232電氣特性符號GB/T6107-2000（ITU-T建議V.28）；

接口RS-422電氣特性符號GB-11014-90（CCITT建議V.11）；

接口RS-485電氣特性符號EIA/485（CCITT建議V.28）。

串口通信速率：1200bps、2400bps、4800bps、9600bps可選。

NTP網絡接口

網絡協議

NTP v2, v3 & v4 (RFC1119& 1305)
NTP broadcast mode
SNTP Simple Network Time Protocol （RFC2030）
Telnet （RFC854）
DHCP （RFC2132）

時間精度（一級網絡時間服務器）

每秒NTP請求量	時間標識精度	可處理用戶終端請求量
0～1000	1~10ms	48,000
1000～10000	10~100ms	96,000

網絡接口：10/100自適應以太網接口；RJ－45

四、GPS網絡同步時鐘的技術特點

專用嵌入式系統，無硬盤和風扇設計，防震設計，系統穩定可靠。

可同時為幾十萬臺客戶端、服務器、工作站提供時間授時服務。

支持WINDOWS9X/NT/2000/XP/2003/2008/vista、LINUX、UNIX、SUN SOLARIS、IBM AIX、HP-UX等操作系統及支持NTP協議的路由器、交換機、智能控制器等網絡設備。

支持GPS、北斗和IRIG-B碼同步。

支持NTP（Network Time Protocol,網絡時間協議）版本4。

多支持7個10/100自適應以太網接口。

當鎖定到GPS時，其跟蹤UTC的時間精度優于85ns。

優越的守時性能，時間保持單元的時鐘準確度優于7×10-9。

采用交流或直流電源各一路供電，任何一路電源消失，裝置仍保持正常工作。

輸出NTP、IRIG-B（DC）碼、光纖B碼、PPS、PPM、DCF77以及串口時間報文。

裝置采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便，同時為將來現場網絡改造擴建時增加對時端口提供了方便。

五、GPS網絡同步時鐘的引用標準

本方案提供裝置的設計、制造、檢查、試驗及特性都遵照新版本的下列標準和規定進行。

QB/HD01-2002       華東電網時間同步系統技術規范

GJB2242-1994       時統裝置通用規范

 GJB2991-1997       B時間碼接口終端

 GB/T15527-1995     船用全球定位系統（GPS）接收通用技術條件

 GB11014-1990       平衡電壓數字接口電路的電氣特性

 GB/T6107-2000      使用串行二進制數據交換的數據終端裝置和數

據電路終接裝置之間的接口

 GB/T16435-1996     遠動裝置和系統接口

 GB/T17463-1998     遠動裝置和系統性能要求

 GB/T13926-1992     工業過程測量和控制裝置的電磁兼容性

 IEEE C37.118-2005   Standard for Synchrophasors for Power Systems

 RFC 1350           The TFTP Protocol

 RFC 2030           Simple Network Time Protocol(SNTP) for IPv4,Ipv6 and OSI
