唯尚GPS網絡同步時鐘

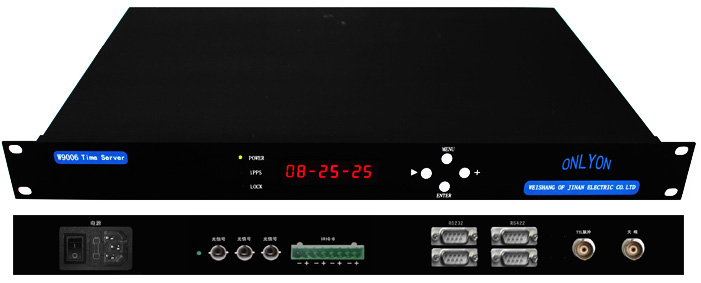

產品名稱：唯尚GPS網絡同步時鐘 產品型號：W9006 唯尚GPS網絡同步時鐘專業生產企業山東唯尚電子有限公司,所營唯尚GPS網絡同步時鐘產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

GPS網絡同步時鐘信號插件主要有：

時源板插件，根據需要可以安裝GPS同步插件，北斗同步插件，IRIG-B同步插件。

脈沖輸出插件，每板輸出12路，每6路一組，可分別設置成秒脈沖/分脈沖/時脈沖；

串口報文232插件，每板輸出4路，以RS232格式輸出對時報文；

IRIG-B光纖插件，每板輸出3路，以光信號的方式對外輸出IRIG-B對時報文；

IRIG-B交流插件，每板12路，輸出調幅波形式的交流IRIG-B碼；

串口報文485插件，每板輸出4路，以RS485方式輸出對時報文；

IRIG-B 485插件，每板輸出12路，以RS485方式輸出IRIG-B對時信息；

原子鐘插件，板上安裝10MHz銣原子頻標，守時精度10-10；

網絡授時插件，每板1路10/100M自適應網口，NTP/SNTP協議，單獨IP地址。

測試及告警插件，該插件上有TTL方式的秒脈沖和IRIG-B信息等輸出以方便設備測試，另外，還有系統故障告警接點。

測頻插件，完成工頻測量功能。

電源插件，每個插件可接入兩路電源，交直流通用。一臺設備可冗余配置兩塊電源插件。

GPS網絡同步時鐘的特點：
1、采用單獨組屏，擴展靈活，便于管理。
2、 多時間源可供選擇，除采用GPS系統外，還可選用我國的北斗星系統，可靠性更高。
3、采用對值班人員透明化設計，時間顯示、衛星通道狀態、工作狀態的指示一目了然。
4、主時鐘和擴展時鐘采用冗余配置，自動無擾切換。
5、主時鐘和擴展時鐘內部有高精度時間自保持單元，精度為7×10-9。
6、多種對時規約，可由用戶要求指定。
7、精美標準19”U型（2U或4U）架裝式機箱，采用標準電力機柜組屏。
8、授時精度高，精度達30nS。
9、有多種對時方式，可靈活配置，支持硬對時（PPS、PPM、PPH）、軟對時（串口報文）、編碼對時（IRIG-B、DCF77）和網絡NTP對時，可以滿足國內外不同設備的授時接口要求。
10、裝置的所有時鐘信號輸出均經過光電隔離，抗干擾能力強。

GPS網絡同步時鐘主要技術指標

項       目		技    術    參    數
獲得 數據 時間	本地頭次開機	≤2～5 分鐘（初始位置、時間、歷書均未知）
	位置變化重開機	≤90 秒
	位置不變重開機	≤40 秒
	瞬間斷電重開機	≤20 秒
位置精度		±0.1'
時間精度		±0.1us
網絡	接口規范	10/100M、IEEE802.3
	協 議	ARP、ICMP、IP、UDP、NTP、SNTP、Telnet,WEB
	UDP 接收主機	16 組，支持廣播、組播，滿足無限個主機的授時需要
串口	串口參數	波特率：1200～9600bps 軟件可設置；數據位：8；校驗位：無；停止位：1
	8 路RS232	信號：TXD、GND；同時用于裝置參數設置
	8 路RS485	信號：TA、TB、GND（與RS232 公用），每路可以驅動128 個負載
脈沖	OC 門輸出方式	CE 間電壓V CE ≤300V
		CE 間電流I CE ≤100mA
	RS485 總線方式	每路可以驅動128 個負載
	TTL電平脈寬	TTL電平
IRIG-B	直流偏置輸出	時間精度：1 us，分TTL電平和RS422/485方式
	交流調制輸出	時間精度：3 us，平衡方式600ù，輸出幅度：2～12Vpp 連續可調，調制比：3:1
晶振類型（訂貨時指定）		普通PXO (穩定度10E-5)、溫補TCXO (穩定度10E-8)、恒溫OCXO (穩定度10E-10)； 用戶需要使用同步丟失后裝置提供的替代脈沖時，建議至少選擇溫補晶振。
告警接點形式		繼電器空接點，接點容量250VDC@1A
操作系統		無限制
系統安全		參數設置具有口令保護，網絡信息處理可設使用權限（IP 過濾）
隔離保護	電磁隔離	以太網口1.5kV
	浪涌保護	各輸出線路600W
EMC 兼容		滿足電力系統EMC 標準要求
工作電源		110VDC、220VDC 和220VAC。
環境參數		工作溫度：－30℃～＋70℃、濕度：10%～90%（不結露） 保存溫度：－50℃～＋85℃、濕度：5%～95%（不結露）
尺寸		440mm×44.4mm×258mm（機架式、標準19 寸1U 機箱）
